压板线

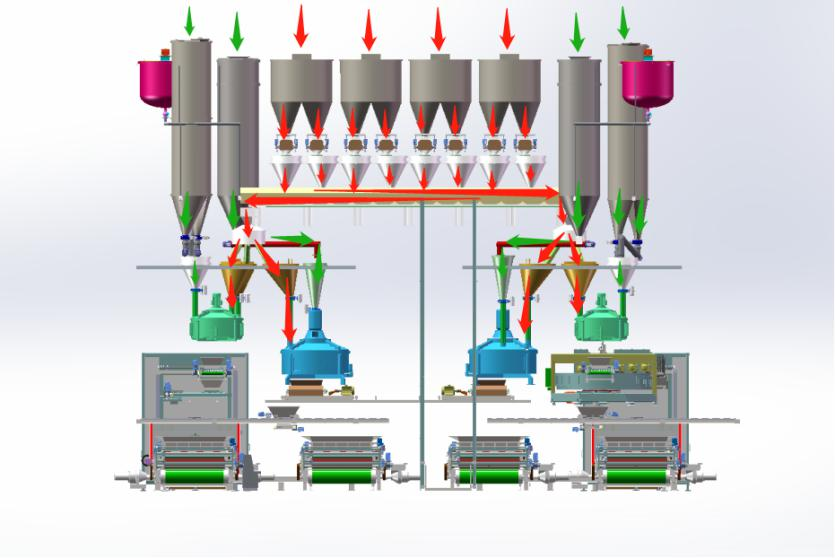

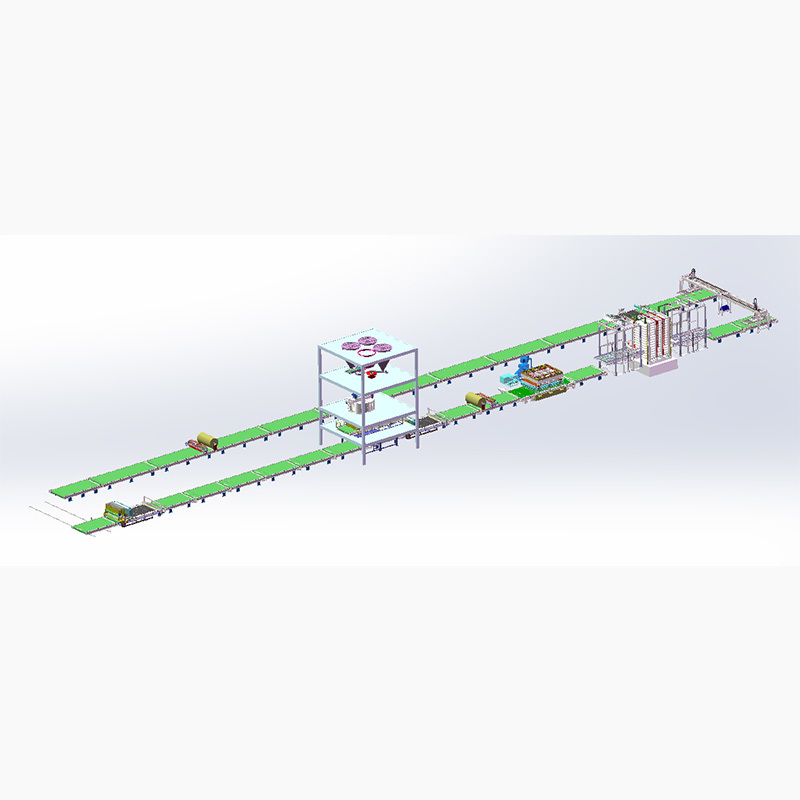

整个系统概述
双出料一配二自动料仓系统， 大料仓布置在搅拌机顶部， 故而得名顶部料仓。 密封性好， 扬尘极少， 效率高， 无污染。 该系统主要由料仓、 称量料罐、 管道、 集料斗、 分料斗等组成， 各设备之间连接紧凑与搅拌系统完美结合。 系统采用PLC控制， 人机界面操作方便。 称量装置采用高精度称量系统， 保证配方比例在允许范围内波动。由沙料系统、 粉料系统、 树脂系统、 除尘系统四个子系统组成
沙料系统

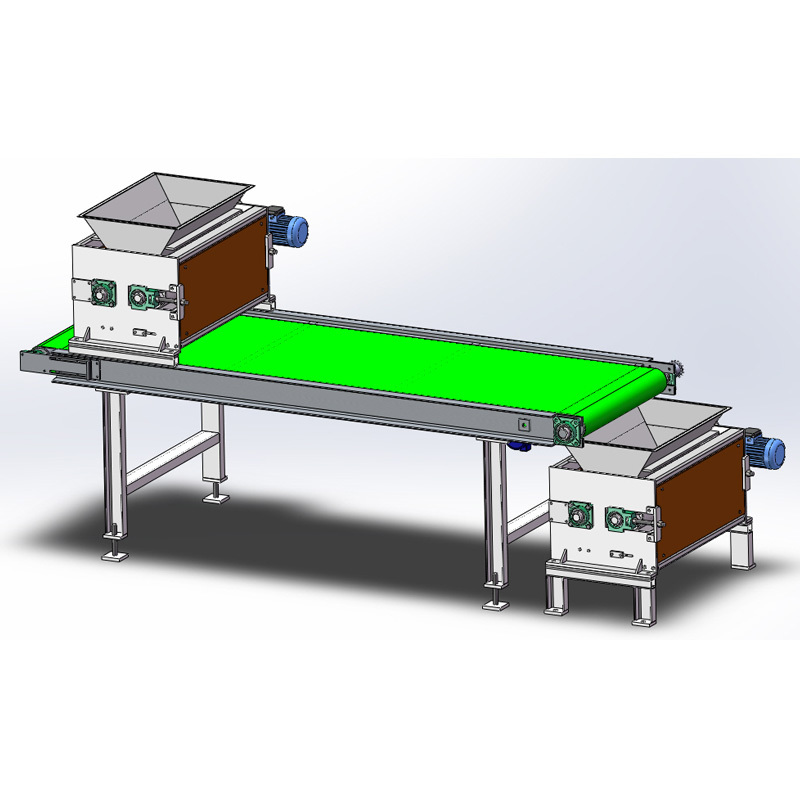

大沙仓是双出口料仓， 配置两台皮带导料机， 两个大沙仓的皮带导料机一长一短共用一个称重料斗， 储料斗错开配置在下面两条大沙料输送带上， 两条大沙料输送带输送方向相反分左右输送， 分别输送到两条压板线的搅拌机中。
砂料料仓下皮带导料机由称重料斗的重量控制启停， 称重料斗按程序称量到位后，多个称重料斗打开阀门将料放到集料斗中。 由旋转分料斗输送到指定搅拌机上的储料斗。
粉料系统
大粉仓可以1-3个出口， 每个出口配置一台螺旋输送机， 每台螺旋输送机下面配置一个称重储料斗。 两条压板线分别配置一套系统的机械部分
螺旋输送机由称重料斗的重量控制启停， 称重料斗按程序称量到位后， 自动择机打开阀门将粉料放到压板线的搅拌机中。
树脂系统
树脂系统由大树脂搅拌罐、 管道、 色浆分散机、 阀门组成。
每台色浆分散机有一个称重小桶， 大树脂桶通过管道自流到称重小桶， 称重小桶通过称量控制阀门。 添加到称重小桶的定量色浆、 固化剂等添加剂为人工操作。 树脂与色浆、 添加剂搅拌完成后， 连接搅拌机的软管两端装油阀门， 系统自动打开阀门树脂自流到搅拌机桶内。 每台压板线搅拌机配置一台色浆分散机。
除尘系统
除尘系统主机， 根据车间的实际情况配置， 可考虑料仓系统、 搅拌部分、压板部分共用一个主机。
料仓系统的除尘， 由主风管， 除尘口分风管， 每个除尘口均配置手动阀门
